EVARD PRECISION POLYMUT
Vícenásobný systém upínání

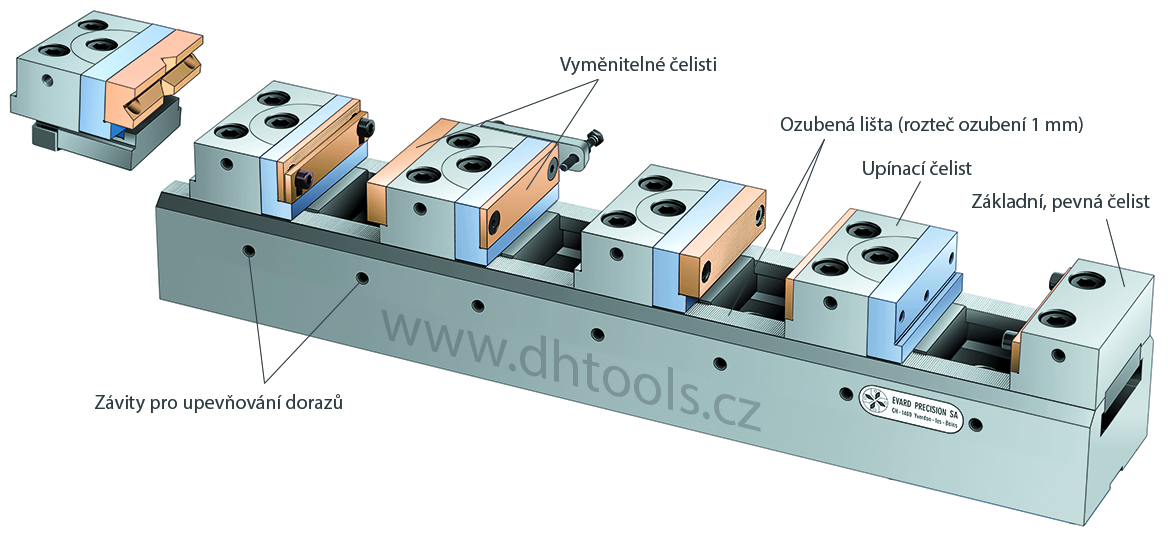

Největším přínosem systému POLYMUT je rychlá a přesná výměna obráběných produktů, čímž se zvyšuje výkon výroby například při obrábění na CNC strojích. Násobný upínací systém umožňuje může být uveden do provozu v různých nastaveních a konfiguracích. Jeho využití je výhodné zejména v malo a středně sériové výrobě. Systém POLYMUT zajistí rychlé a přesné nastavení jednoduchým umístěním upínacích čelistí na základní ozubené liště s roztečí ozubení 1 mm.

• Upnutí výrobku probíhá pomocí klínového mechanisnu - lineární upnutí silou do 25 kN pouze jedním šroubem. Kónický tvar klínů zaručuje rovnoměrné rozložení tlaku na pohyblivou čelist vybraného upínacího členu.

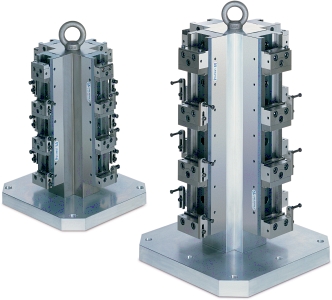

• Tento systém je použitelný na všech typech zařízení jako jsou stoly strojů, upínací věže nebo palety.
• Lze upínat od jednoho do šestnácti dílů (obrobků).
• Různé typy vyměnitelných, upínacích čelistí. Čelisti jsou pevné nebo pohyblivé.
• Rozměry upínaného produktu podle šířky použitých čelistí - 50, 80, 105 nebo 120 mm.
• Délka upínací základny od 250 do 700 mm
• Veškeré díly systému POLYMUT jsou cementovány a temperovány na tvrdost 60 HRC, broušeny pro dosažení optimální přesnosti.

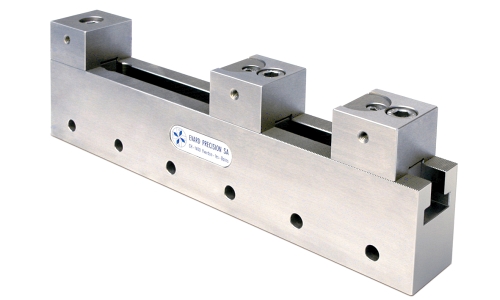

Ozubené lišty

Základ systému. Rozteč ozubení lišty je 1 mm. Lišty se dodávají podle šířky 50, 80, 105 nebo 120 mm a délkách 250 až 700 mm.

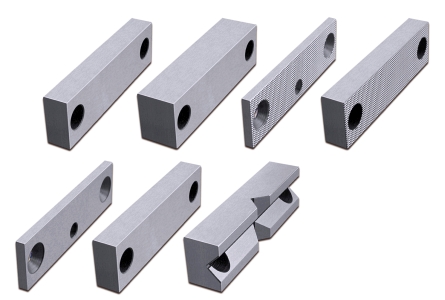

Čelisti pevné (dorazy)

Dodáváme v šířkách 50, 80, 105 nebo 120 mm, v různých provedeních.

Stavitelné čelisti

Dodáváme v šířkách 50, 80, 105 nebo 120 mm, v různých provedeních.

Příslušenství

Pro systém Polymut dodáváme příslušenství jako jsou čelisti, upínky, dorazy, klínky apod.
